詳細資料：

工作原理：

低阻力倒流防止器是利用水力控制的原理，采用與減壓型倒流防止器完全不同的控制方式，既可確保以空氣隔斷形式存在的Z高等級的隔斷安全性，又可有效地降低水頭損失，在流速V=2.5m/s時，水頭損失h=2～3m；外形尺寸較小，可以水平或垂直安裝，基本上達到了理想倒流防止器的要求。

（1）. 正常供水：
a. 清潔市政生活水從*級止回閥經過排水器到第二級止回閥出口向用戶供水，*級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔，而隔膜下腔與*級止回閥出口（第二級止回閥進口）相通，由于其存在一定的壓差ΔP1=0.035MPa，推動閥瓣下移，排水器關閉，倒流防止器正常供水；
b. 當閥后管路無用戶，水靜止。如進口壓力保持不變，其前后存在壓差ΔP1=0.035MPa，排水器仍呈關閉狀態，如進口壓力下降，中間腔和閥前壓差ΔP1≤0.022MPa時，則排水器控制彈簧推開閥芯，打開排水器讓中間腔排水，使ΔP1保持在0.035MPa；

（2）密封失靈時：
a. 球墨鑄鐵倒流防止器之后管網壓力升高，超過閥前進口壓力時，如第二止回閥密封完好無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓。當第二級止回閥密封破壞產生滲漏，第二級止回閥之前壓力升高，造成排水器隔膜上下壓差減小，排水器打開，排水泄壓；此時，如*級止回閥同時密封破壞，由于第二級止回閥倒流回的高壓水已泄壓減壓，故不會倒流回*級止回閥。
b. 當閥后壓力高于閥前壓力時，如供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降Z零或負壓時，排水器完全打開，水排出，空氣從排水器進入真空腔，從而防止產生虹吸倒流現象。

（3）本閥開啟壓力≤0.07MPa，規范規定在0.06～0.1MPa范圍內，進水口止回閥工作壓差為0.035MPa，總的壓力損失請參考曲線圖。

概述：

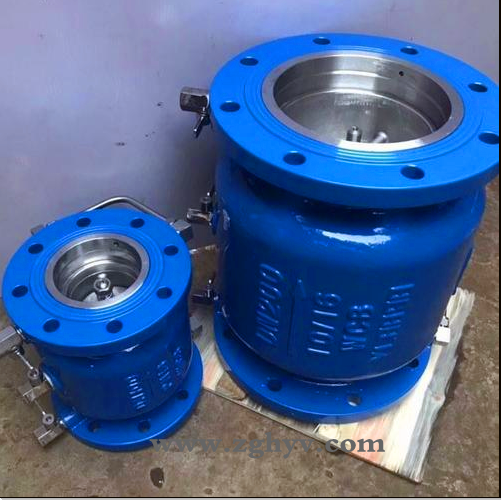

低阻力倒流防止器LHS743X由兩個隔開的止回閥和一個液壓傳動的泄水閥組成。由于止回閥的局部水頭損失，中間腔內的壓力始終低于入水口的壓力。這個壓差驅使泄水閥處于關閉狀態，管路正常供水。在壓力異常時，（即出口端壓力高于中間腔），即使兩個止回閥都不能反向密封，安全泄水閥也能自動開啟將倒流水泄空，并形成空氣隔斷，保證上游供水衛生安全。一般來說，本產品適用于清水或物理、化學性質類似清水且不允許介質倒流的管道系統中。

用途：
主要用于城鎮供水管網與各類用戶管網之間，自來水總管和小區用戶水表后；或者生活飲用水與中水、消防水、空調水、綠化水等異質水系統之間交叉連接時的有效隔斷，或者無負壓設備的配套安裝，能夠嚴格防止倒流污染的發生。

安裝部位：
1. 低阻力防水倒流止回閥自來水管網接入用戶的接戶管水表后面。
2. 生活用水管道上接出非生活飲用水和排污管，安裝于接出管起端。
3. 生活飲用水水箱的進水管上（水箱底部進水時）。
4. 生活飲用水管道上串聯加壓泵時安裝于泵吸水管上。
5. 低阻力防水倒流止回閥安裝地應保持環境的清潔衛生，必要時對環境進行消毒。

外形尺寸表 mm：

調試步驟：
在正式安裝倒流防止器之前,應徹底沖洗所有管道以排除其它不相關的麻煩,安裝完畢后,初步啟使用時,為了防止劇烈動作時損傷O形圈移位和內部組件的損傷,有必要遵循以下步驟:關 閉出口閘閥,慢慢打開進水閘閥,主水緩慢充滿閥內腔,打開各個測試球除閥腔內的空氣,待閥腔充滿水后,慢慢打開出水閘閥,讓水充滿整個管路。
