詳細資料：

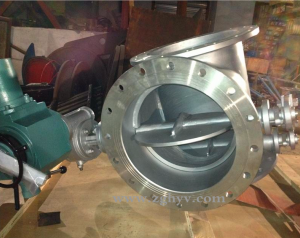

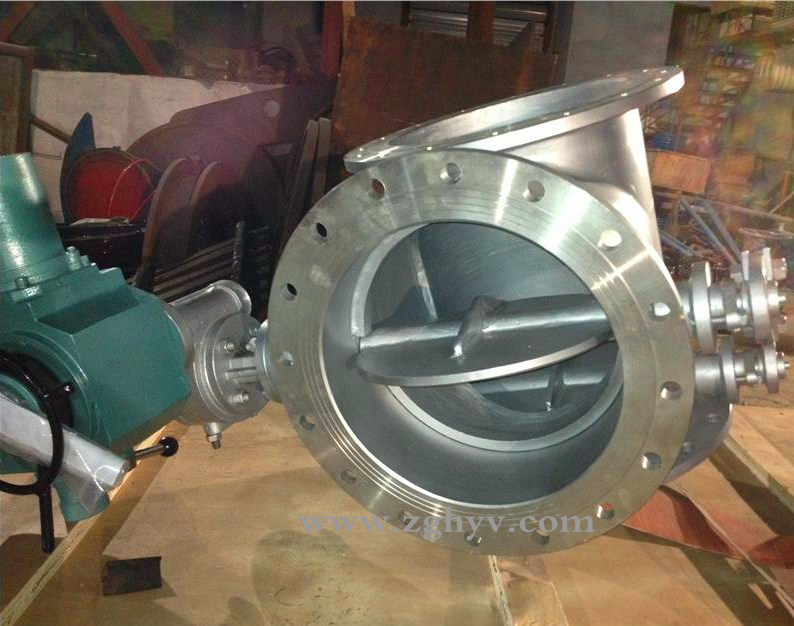

產品型號：GP942X-1

產品名稱：三通煙氣閥

公稱通徑：DN300-1200mm

公稱壓力：0.1MPa

適用溫度：≤-20-280℃

適用介質：煙氣，含塵高溫氣體

用途：適用于高爐熱風系統，分布式能源供應煙氣回收與排放，主體材質均ＳＳ304不銹鋼。

1.電動硬密封三通蝶閥采用單蝶板結構，為國內外的首例產品。

2.利用閥桿的雙斜楔面將閥桿的軸向力變?yōu)榈宓拿芊饬Γ芊鈮毫Υ螅芊饪煽俊?br style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0); box-sizing: border-box;"/>3.利用閥桿的雙斜楔面和銷孔自動分度定位機構的雙重作用，實現蝶板密封面先離開閥座密封面然后轉動的開啟、轉向、定位和關閉的自動切換動作，不但自動化程度高，而且開啟、關閉和轉位力矩小，開閉和轉位過程密封副無摩擦。
4.本閥綜合采用了普通升降式閘閥簡易輕便的閥桿與閥桿螺母操作機構；硬密封蝶閥式輕巧便于制造的蝶板結構；截止閥式密封性好的正錐面配合密封原理和三通球閥式的外型流暢美觀的三通閥體形式，具有各類閥型優良性能于一體的三通閥。
5.蝶閥密封面和閥座密封面均堆焊耐高溫的硬質合金，可用于高溫高壓耐腐蝕管路。
6.閥桿為整體軸結構，采用耐高溫材料經熱處理制造，強度大、剛性好、耐磨損。
7.殼體材料根據使用溫度和介質可選用碳素鋼、合金鋼和不銹鋼。
8.結構緊湊、重量輕、成本低比其他類型三通閥節材節資三分之一以上。

概述

電動三通高溫煙氣蝶閥用于氣體管路實現對管路氣體的換向控制，電動連桿控制方便快捷，焊接式碳鋼閥體，法蘭連接，2Cr13不銹鋼密封圈，公稱壓力PN1.0，公稱通經DN100-DN800，適用溫度范圍：≤300℃，用于鍋爐、水泥廠，化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。

安裝要點

1.安裝位置、高度、進出口方向 符合設計要求，注意介質流動的方向應與閥體所標箭頭方向*，連接應牢固緊密。
2.閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243要求。

用途

廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置。

結構特點

1.電動三通蝶閥有兩個閥芯和閥座結構與雙座閥類似，但在三通閥中，一個閥芯與閥座間的流通面積增加時，另一個閥芯與閥座間的流通面積減少。而在雙座閥中兩個閥芯與閥座間的流通面積是同時增加或同時減少的。
2.電動三通蝶閥的氣開和氣關，只能通過選擇執行機構的正作用與反作用來實現，而在雙座閥中氣開和氣關則可以直接通過將閥體或閥芯與閥座反裝來實現。
3.當電動三通蝶閥用于需要流體進行配比的控制系統時，由于它能同時代替一個氣開控制閥和一個氣關控制閥，因此可以降低安裝成本和減少安裝空間。

安裝要點

1.安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2.閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243要求。
