詳細資料：

508壓力真空釋放閥的安裝與使用：

1、壓力釋放閥一般安裝在儲灰?guī)炝蟼}頂部或側壁上。

2、對于法蘭結構有壓力釋放閥，應配置法蘭底座。

3、螺紋連接的產品，在變壓器箱蓋上開孔尺寸見安裝尺寸。

4、每臺產品均配有安全帽，但它僅是便于用戶在做變壓器整體密封實驗時使用，運行前必須將其取下。

508壓力釋放閥屬于一種壓差控制壓力釋放閥，包括閥體和與閥體螺紋連接的閥座以及設置在閥座內的閥芯、壓縮彈簧，所述閥體為一筒形件，其一端設置有對閥芯限位的凸臺和彈簧擋邊，另一端設置有與閥座螺紋連接的內螺紋，所述閥座內設置有閥芯孔，外設有與閥體螺紋連接的外螺紋；所述閥芯包括連為一體并成階梯形狀的芯柱和芯底板，在芯底板的右側板面上設置有彈簧定位孔。

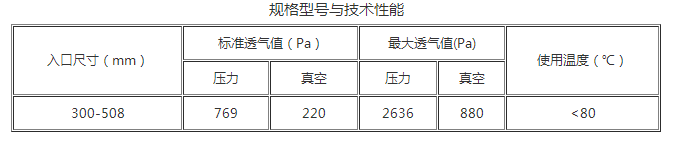

技術參數

入口尺寸  508mm
標準透氣值  真空 7.69×10-3 Kgf/cm2 壓力 2.2×10-3
zui大透氣值   真空 8.8×10-3 Kgf/cm2 壓力26.36×10-3
508真空壓力釋放閥屬于一種壓差控制真空釋放閥，包括閥體和與閥體螺紋連接的閥座以及設置在閥座內的閥芯、壓縮彈簧，所述閥體為一筒形件，其一端設置有對閥芯限位的凸臺和彈簧擋邊，另一端設置有與閥座螺紋連接的內螺紋，所述閥座內設置有閥芯孔，外設有與閥體螺紋連接的外螺紋；所述閥芯包括連為一體并成階梯形狀的芯柱和芯底板，在芯底板的右側板面上設置有彈簧定位孔；壓縮彈簧的一端抵住所述的彈簧擋邊，另一端抵住芯底板；在所述芯柱的柱表面布置有氣槽。將本實用新型應用于冷藏集裝箱，在冷藏集裝箱的箱壁上開設一孔，將閥體上的連接法蘭通過緊固件連接在冷藏集裝箱的箱壁上。當冷箱內部負壓時，閥件會因為內外壓差而自動開啟對冷箱內部補氣，破壞箱內負壓。

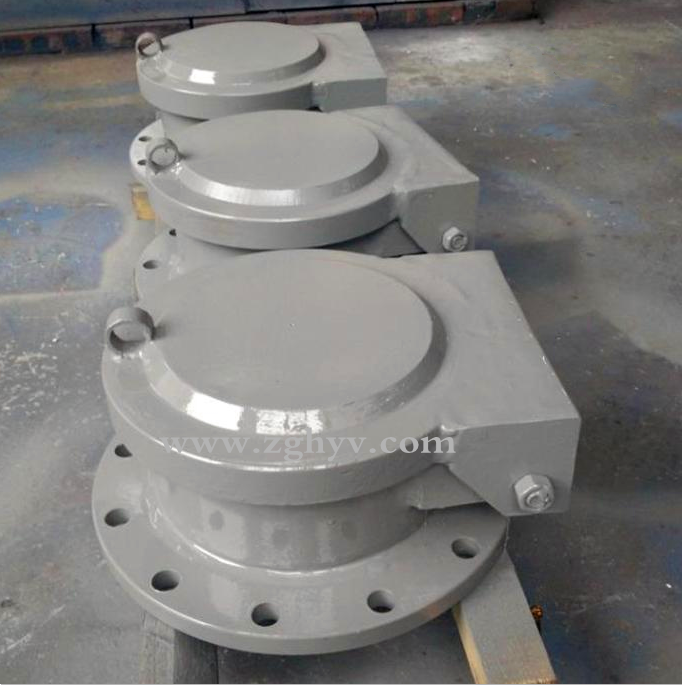

構造：
由平蓋、彈簧環、活動環、隔膜、擋圈彈簧、擋圈、閥蓋、閥座等組成。
工作原理：
閥靜止位置（密封）時：當貯倉或灰?guī)靸?nèi)壓力維持在閥選定的壓力值內時，閥蓋保持靜止位置。由于貯倉或灰?guī)靸?nèi)壓力產生一個力作用于柔性隔膜，頂面使隔膜緊密接觸到閥座上，從而達到密封。
閥壓力釋放時：當貯倉或灰?guī)靸?nèi)壓力增長到閥選定的壓力值時，倉內壓力克服閥座蓋（件7）重量，將閥蓋從閥座上舉起，同時壓力釋放，直Z貯倉或灰?guī)靸?nèi)壓力降到與閥所選定的壓力值相同時，閥蓋再回到正常位置。
閥真空釋放時：當貯倉或灰?guī)靸?nèi)壓力低于大氣壓時，在貯倉或灰?guī)靸?nèi)產生真空，當真空值降到與閥選定的真空值時，由于大氣壓作用到隔膜上，舉起真空環到浮動位置，此時空氣進入貯倉或灰?guī)靸?nèi)，直到其內部真空值小于選定值時，真空環回到正常位置靠在隔膜上。

服務承諾：

(1) 嚴格按照合同要求，提供符合設計標準，質量合格的產品。

(2) 嚴格檢查和控制原材料、原器件、配套件的進廠質量。

(3) 保證所供設備加工工藝完善、檢測手段完備。產品帶缺陷出廠。

(4) 對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。按合同規定的關鍵部件必須符合有關資質的要求，并經需方認可。

(5) 按合同規定向監造單位提供有關部門標準和圖紙，并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表，需方所派監造是督促我方按標準生產合格產品，但并不減我方的一切質量責任。

(6) 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準，供方無條件更換。在安裝和試運行過程中，設備出現質量問題，先處理問題，再分清責任，一切以滿足工程進度需要為準則。

(7) 為所供的設備在制造、運輸、裝卸過程中投保，-旦發生意外，我方將按需要對所供設備盡快進行免費更換、修理，直到需方滿意為止。

(8) 在開箱過程中如發現缺件及其他原因引起的零部件丟失，我方負責盡快免費補齊所缺零部件。在設備的安裝、調試過程中以及今后在設備運行中發現的質量問題，如屬我方原因，我方承擔責任。

(9) 按時向需方提供按合同規定的全部技術資料和圖紙。有義務在必要時邀請需方參與我方的技術設計審核。

(10) 按需方要求的時間到現場進行技術服務，指導需方按我方的技術資料和圖紙的要求進行安裝、試運行及試生產。

(11) 對于需方先購的與合同設備有關的配套設備，我方主動提供滿足設備接口要求的技術條件和資料。

(12) 嚴格執行供需雙方就有關問題召開會議的紀要或協議。

(13) 按合同規定免費為需方舉辦有關設備安裝、調試、使用、維護技術的業務班。

(14) 加強售前、售中、售后服務，把"24小時服務"、"超前服務"、"全過程服務"、 "終身服務"貫徹在產品制造、安裝、調試、大修的全過程。

(15) 接到需方反映的質量問題信息后，在24小時之內作出答復或派出服務人員，盡快到達現場，做到用戶對質量不滿意，服務不停止。

(16) 免費為產品提供終身維護，凡我廠用戶，均建立了詳盡的用戶檔案，我廠售后服務。人員實行定期回訪，制度，指導用戶的日常維護，及時指出并解決可能出現的故障。

(17) 隨時滿足需方對備品備件的要求，終身為用戶提供質優價廉的零配件。
