詳細資料：

高溫高壓電站閘閥特點：
(1)流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
(2)啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
(3)高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
(4)水錘現象不易產生。原因是關閉時間長。
(5)介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
(6)結構長度(系殼體兩連接端面之間的距離)較小。
(7)密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
(8)價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。
(9)形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
(10)結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活． 特點：

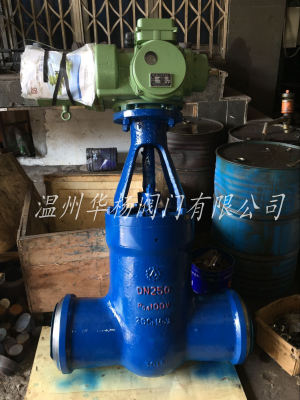

Z961Y-P₅₄100V,Z961Y-P₅₄140V,Z961Y-P₅₄170V 型高溫高壓電動電站閘閥零部件材料

型號	材料
	閥體,閥蓋	閘板	閥座	閥桿
Z961Y-P54100V	鉻鉬釩鋼	鉻鉬釩鋼堆焊鈷鉻鎢	鉻鉬釩鋼堆焊鈷鉻鎢	滲氟鋼
Z961Y-P54140V
Z961Y-P54170V

返回頁首

產品外形及結構尺寸

Z961Y-P₅₄100V 型高溫高壓電動電站閘閥主要外形及結構尺寸（mm）

DN	L	d	H	L1	D0	轉矩/N·m	重量/kg
125	600	100	1036	-	-	970	308
150	700	155	1392	1052	305	1800	500
175	759	175	1485	1052	305	2700	664
225	850	200	1650	1052	305	2700	867
250	900	222	1795	1154	458	1800	1203
300	1254	294	2080	1154	458	2000	2125

返回頁首

Z961Y-P₅₄140V 型高溫高壓電動電站閘閥主要外形及結構尺寸（mm）

DN	L	d	H	L1	D0	轉矩/N·m	重量/kg
100	458	105	870	911	305	970	257
125	600	132	1115	911	305	970	350
150	700	183	1390	1052	305	1200	500
175	750	175	1485	1052	458	1800	664
225	850	217	1650	1052	458	2700	960
250	900	261	1795	1154	458	4000	1203
300	1300	305	1700	1378	610	4000	2180
350	1550	338	715	2536	610	5800	5591

返回頁首

Z961Y-P₅₄170V 型高溫高壓電動電站閘閥主要外形及結構尺寸（mm）

DN	L	d	H	L1	D0	轉矩/N·m	重量/kg
100	550	105	140	911	305	970	257
125	600	124	1115	1052	305	1200	350
150	700	150	1390	1052	305	2000	520
175	750	175	1485	1052	458	2000	680
225	850	217	1650	1052	458	2700	990
300	1397	265	2265	1378	610	4000	2632
350	1550	368	2536	1378	610	5800	2600

產品結構特點：

中部無閥蓋壓力自緊式連結
2、閘板為要楔式彈性單閘板或楔式雙閘板結構
3、閘板/閥座雙面堆焊鉆基硬質合金
4、抗高溫蠕變設計
5、閥桿采用滲氮型沉淀硬化不銹鋼
6、有手動、齒輪（傘形齒輪和正齒輪

注：產品型號：Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V

1 、制照與驗收技術條件按 E101 和B3595-93 的規定。
2 、閥門試驗按 JB3595-93 和 JB3595- 93 和 JB3595-93 的規定，閥門密封試驗和上密封試驗壓力按 JB3595-93 的規定。
3 、結構長度按 E101 的規定或用戶提供尺寸。
4 、焊接坡口按電力工業管理標準78DG 的規定或按用戶提供尺寸。

訂貨須知：

    一、①Z961Y-P54170V電站閘閥產品名稱與型號②Z961Y-P54170V電站閘閥口徑③Z961Y-P54170V電站閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們華楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
