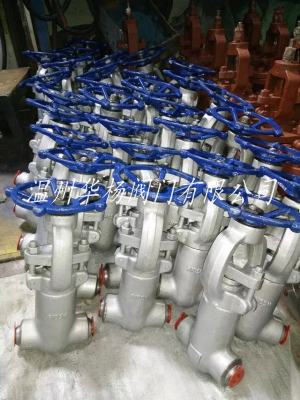

詳細資料：

制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定；
結構長度按E101的規定或按用戶提供尺寸
焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸。

閘閥的結構設計與規范：



鍛鋼閘閥制造按API 602,BS5352,ANSI B16.34.
試驗與驗收按API 598,標識按照MSS SP-25.

結構型式如下：

1.全通徑或縮徑；
2.明桿帶支架；
3.兩端自動調心的填料壓套；
4.用纏繞式墊片的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋
5.本體倒密封；
6.承插焊接ANSI/ASME B16.11;

產品型號		Z60Y-160				Z60Y-P54100V
		Z60Y-200				Z60Y-P54140V
		Z60Y-250				Z60Y-P54170V
		Z60Y-320				Z60Y-P57170V
		“Z”后插入“5”為Z60Y
公稱通徑（DN/mm）		15～50、（1"～16"）2 2
適用溫度/℃		≤425		≤552		≤593		≤550
適用介質		水、蒸汽、氣體、石油產品
試驗壓力（MPa）	公稱壓力PN/MPa	16.0	20.0	25.0	32.0	P54100V	P54140V	P54170V	P54170V
	強度試驗	24	30	37.5	48	30	42	48	6.3
	密封試驗	17.6	22	27.5	35.1	11	15.4	17.8	18

焊接閘閥外形尺寸

國標電站（手動）

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	外形尺寸及連接尺寸
		L	D	L1	d	H
16.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
20.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
25.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338

焊接閘閥磅級電站（手動）

型號	規格in	外形尺寸及連接尺寸
		d	L	H
Z60Y-1500Lb	12  2	56	254	671
	3	64	305	692
	4	84	406	790
	5	100	483	875
	6	126	559	1055
	8	158	711	1148
Z60Y-2000Lb	12  2	50	330	640
	3	60	368	690
	4	80	457	806
	5	96	533	980
	6	118	610	1090
Z60Y-2000Lb	12  2	46	330	639
	3	54	368	680
	4	70	457	805
	5	86	533	965
	6	104	610	1070
Z60Y-3500Lb	3	44	440	745
	4	56	540	860

焊接閘閥磅級電站（傘齒輪）

型號	規格in	外形尺寸及連接尺寸
		d	L	H
Z560Y-1500Lb	8	158	711	813
	10	200	864	998
	12	250	991	1156
	14	280	1067	1287
	16	318	1194	1413
Z560-2000Lb	8	148	762	935
	10	180	914	1050
	12	222	1041	1150
	14	254	1118	1231
	16	294	1245	1330

型號	規格in	外形尺寸及連接尺寸
		d	L	H
Z560Y-2500Lb	6	127	610	928
	8	130	762	851
	10	162	914	1031
	12	210	1041	1166
	14	234	1118	1217
	16	264	1245	1381
Z560Y-3500Lb	5	74	616	774
	6	88	692	857
	8	116	846	1041
	10	142	1000	1197
	12	174	1124	1338

訂貨須知：

    一、①Z61Y焊接鍛打閘閥產品名稱與型號②Z61Y焊接鍛打閘閥口徑③Z61Y焊接鍛打閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
