詳細資料：

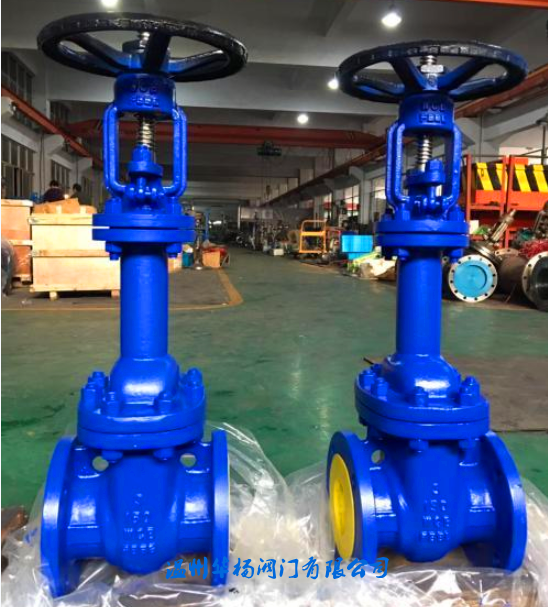

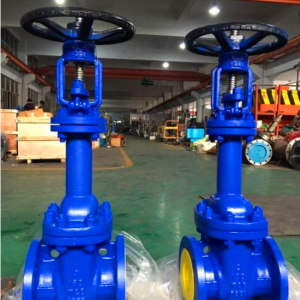

國標波紋管閘閥原理：
波紋管閘閥WZ41W在管道上主要起切斷介質作用，可用于不同介質全開或全閉使用，但不可做為節流用。WZ41H波紋管閘閥的優點為流體阻力小，啟、閉所需要的力矩也較小；介質的流向不受限制，可以使用在介質向兩個方向流動的環網管路上。結構長度比較小，利于管道安裝。特別是本閥門設計為石墨和波紋管雙重密封，使得密封性能更加 于普通閘閥，大大增加了閥門的使用壽命。波紋管閥門適用于導熱油、有毒、易燃、滲透性強、污染環境、帶放射性的流體介質管路上作切斷閥，是創造無泄漏工廠的 產品。
執行標準
1）、WZ41H-16C波紋管閘閥產品標準
《通用閥門 法蘭連接鐵制閘閥》GB/T 12232-2005
《鋼制閥門 一般要求》GB/T 12224-2005
《管線用鋼制平板閘閥》JB/T 5298-91
《閥門的檢驗與試驗》JB/T 9092-1999
《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
2）、WZ41H-16C波紋管閘閥工程標準
《建筑給水排水及采暖工程施工質量驗收規范》GB 50242-2002
《通風與空調工程施工質量驗收規范》GB50243-2002
WZ41H-16C波紋管閘閥施工、安裝要點
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。
5）、帶傳動機構的WZ41H-16C波紋管閘閥，按產品使用說明書的規定安裝。
性能參數
公稱壓力（MPa） | 殼體試驗壓力（MPa） | 密封試驗壓力(MPa) | 適用溫度(℃) | 使用介質 |
1.6 | 2.4 | 1.76 | ≤350℃ | 水、蒸汽、油品等 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
6.4 | 9.6 | 7.04 |
執行標準
設計與制造 | 結構長度 | 連接法蘭 | 試驗與檢驗 |
API600、 | ANSI B16.10、 | ANSI B16.5、 | API598、 |
主要零件材料
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 2 | 閥板 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 3 | 閥桿 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 4 | 波紋管組件 | 1Cr18Ni9Ti、304、316、304L、316L |
| 5 | 支架 | WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、 |
| 6 | 墊片 | 柔性石墨+不銹鋼Flexible graphite+stainless steel、PTFE |
| 7 | 閥蓋 | WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 8 | 六角螺母 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
| 9 | 雙頭螺栓 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
| 10 | 填料 | 柔性石墨 |
| 11 | 填料壓蓋 | WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 12 | 閥桿螺母 | 銅合金 |
| 13 | 手輪 | WCB QT400-18 |
| 型號 | WZ41-16 | ||||||||||||||
| 壓力等級 | PN16 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 950 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量（kg） | 8 | 9 | 10 | 15 | 22 | 30 | 43 | 57 | 73 | 105 | 150 | 190 | 270 | 380 | 480 |
| 型號 | WZ41-25 | ||||||||||||||
| 壓力等級 | PN25 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 140 | 152 | 165 | 178 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 762 |
| H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 980 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量（kg） | 9 | 10 | 12 | 17 | 23 | 34 | 50 | 65 | 82 | 115 | 165 | 210 | 300 | 420 | 540 |
| 型號 | WZ41-40 | ||||||||||||||
| 壓力等級 | PN40 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 |
| H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 980 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量（kg） | 9 | 10 | 12 | 18 | 25 | 38 | 53 | 70 | 88 | 125 | 175 | 225 | 310 | 440 | 560 |
