詳細資料:

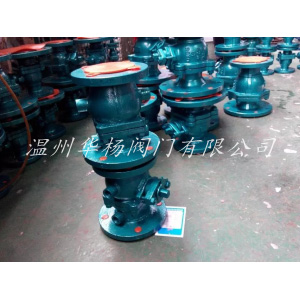

BQ41F46襯氟保溫球閥簡介:
襯氟保溫球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。采用特殊的模壓工藝,使密封面致密良好,加之V型PTFE填料組合使閥門達到零泄漏;球體與閥桿鑄為一體,杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性,根本保證使用中的安全性;采用全塑料襯里工藝,耐介質的強腐蝕。襯氟球閥按驅動方式有手動襯氟球閥、蝸輪轉動襯氟球閥、氣動襯氟球閥、電動襯氟球閥等。
BQ41F46襯氟保溫球閥的工作原理
球閥它具有旋轉90度的動作,旋塞體為球體,有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向,它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥Z適宜做開關、切斷閥使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用,如V型球閥。 球閥的主要特點是本身結構緊湊,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等,在各行業得到廣泛的應用。球閥閥體可以是整體的,也可以是組合式的。
襯氟保溫球閥的優點
1、流體阻力小,全通徑的球閥基本沒有流阻。
2、結構簡單、體積小、重量輕。
3、緊密可靠。它有兩個密封面,而且目前球閥的密封面材料廣泛使用各種塑料,密封性好,能實現完全密封。在真空系統中也已廣泛使用。
4、操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
5、維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6、在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
7、適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空Z高壓力都可應用。
8、由于球閥在啟閉過程中有擦拭性,所以可用于帶懸浮固體顆粒的介質中。
保溫襯氟球閥的主要材質
序號 | 零件名稱 | 灰鑄鐵 | 碳鋼 | 不銹鋼 | 超低碳不銹鋼 | ||
Z | C | P | R | Pl | R L | ||
1 | 閥體、閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 球 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
3 | 襯里層巾習座 | FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烴) | |||||
4 | 填料壓蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
5 | 填料 | PTFE(F4)聚四氟乙烯 | |||||
6 | 螺 栓 | 35 | 35 | 1Crl7Ni2 | 1Crl7Ni2 | 1Crl8Ni9 | 1Crl8Ni9 |
7 | 螺母 | 45 | 45 | OCrl8Ni9 | OCrl8Ni9 | OCrl8Ni9 | OCrl8Ni9 |
保溫襯氟球閥的連接尺寸
公稱通徑 | 標準值 | 參考值 | |||||||||
DN | NPS | L | D | D1 | D2 | f | b | Z-φd | D0 | H | 重量(kg) |
PNl.OMPa | |||||||||||
15 | 1/2 | 140 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 120 | 80 | 2.5 |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 140 | 90 | 3 |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 100 | 4.5 |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 110 | 5.7 |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 120 | 7 |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 250 | 135 | 9 5 |
65 | 21/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 300 | 145 | 15 |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4/8-φ18 | 350 | 185 | 19 |
100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 240 | 195 | 33 |
125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 500 | 210 | 58 |
150 | 6 | 360 | 280 | 240 | 21O | 3 | 24 | 8-φ23 | 200* | 450 | 93 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 240* | 490 | 155 |
250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 240* | 550 | 210 |
300 | 12 | 610 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 320* | 600 | 220 |
350 | 14 | 686 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 320* | 675 | 245 |
400 | 16 | 762 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 360* | 780 | 260 |
PNl.6MPa | |||||||||||
15 | 1/2 | 140 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 120 | 80 | 2 5 |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 140 | 90 | 3 |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 100 | 4.5 |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 110 | 5.7 |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 120 | 7 |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 250 | 135 | 9.5 |
65 | 21/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 300 | 145 | 15 |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 350 | 185 | 19 |
100 | 4 | 280 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | 240 | 195 | 33 |
125 | 5 | 320 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | 500 | 210 | 58 |
150 | 6 | 360 | 280 | 240 | 21O | 3 | 28 | 8-φ23 | 200* | 450 | 93 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 12-φ23 | 240* | 490 | 155 |
250 | 10 | 533 | 405 | 355 | 320 | 3 | 32 | 12-φ25 | 240* | 550 | 210 |
300 | 12 | 610 | 460 | 410 | 375 | 4 | 34 | 12-φ25 | 280* | 600 | 220 |
350 | 14 | 686 | 520 | 470 | 435 | 4 | 38 | 16-φ25 | 320* | 675 | 245 |
400 | 16 | 762 | 580 | 525 | 485 | 4 | 40 | 16-φ30 | 360* | 780 | 260 |
PN2.5MPa | |||||||||||
15 | 1/2 | 140 | 95 | 65 | 45 | 2 | 16 | 4-φ14 | 120 | 80 | 2.5 |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 140 | 90 | 3 |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 1OO | 4.5 |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 110 | 5.7 |
40 | 11/2 | 180 | 145 | 11O | 85 | 3 | 18 | 4-φ18 | 200 | 120 | 7 |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 250 | 135 | 9.5 |
65 | 21/2 | 220 | 180 | 145 | 120 | 3 | 22 | 8-φ18 | 300 | 145 | 15 |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 300 | 185 | 19 |
100 | 4 | 280 | 230 | 190 | 160 | 3 | 24 | 8-φ23 | 200* | 195 | 33 |
125 | 5 | 320 | 270 | 220 | 188 | 3 | 28 | 8-φ25 | 200* | 210 | 58 |
150 | 6 | 360 | 300 | 250 | 218 | 3 | 30 | 8-φ25 | 200* | 450 | 93 |
200 | 8 | 457 | 360 | 31 0 | 278 | 3 | 34 | 12-φ25 | 240* | 495 | 155 |
250 | 10 | 533 | 425 | 370 | 332 | 3 | 36 | 12-φ30 | 280* | 555 | 210 |
300 | 12 | 610 | 485 | 430 | 390 | 4 | 40 | 16-φ30 | 320* | 605 | 230 |
350 | 14 | 686 | 550 | 490 | 448 | 4 | 44 | 16-φ34 | 320* | 685 | 250 |
球閥安裝注意事項
(1)取掉法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行沖洗清潔。
(2)安裝前應按規定的信號(電動或氣動)進行整機測試(防止因運輸產生振動影響使用性能),合格后方可上線安裝(接線按電動執行機構線路圖)。
(3)準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。
(4)在安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附件。
(5)本類閥應安裝在管道的水平方向或垂直方向。
(6)安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。
(7)與管道連接后,請用規定的扭矩交叉鎖緊法蘭連接螺栓。
其他技術參數備注
(1)球閥價格由口徑、材質、壓力的不同而異,恕不公布價格!
(2)連接形式:螺紋、法蘭、焊接、對夾等
(3)傳動方式:手動、蝸輪傳動、齒輪傳動、氣動、電動等
(4)口徑從DN6-DN600;壓力從1.0MPA-64MPA;溫度-100℃-600℃
(5)材質有:碳鋼、不銹鋼、合金鋼、鉻鉬鋼、低溫鋼、球墨鑄鐵及其他特殊鋼;
(6)三通或四通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換,同時也可關閉任一通道而使另外兩個通道相連。
訂貨須知:
一、①BQ41F46襯氟保溫球閥產品名稱與型號②BQ41F46襯氟保溫球閥口徑③BQ41F46襯氟保溫球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號,請按型號直接向我們華楊銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們華楊的閥門 為您審核把關。
