詳細資料:

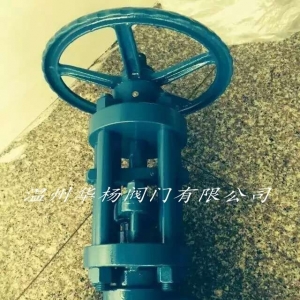

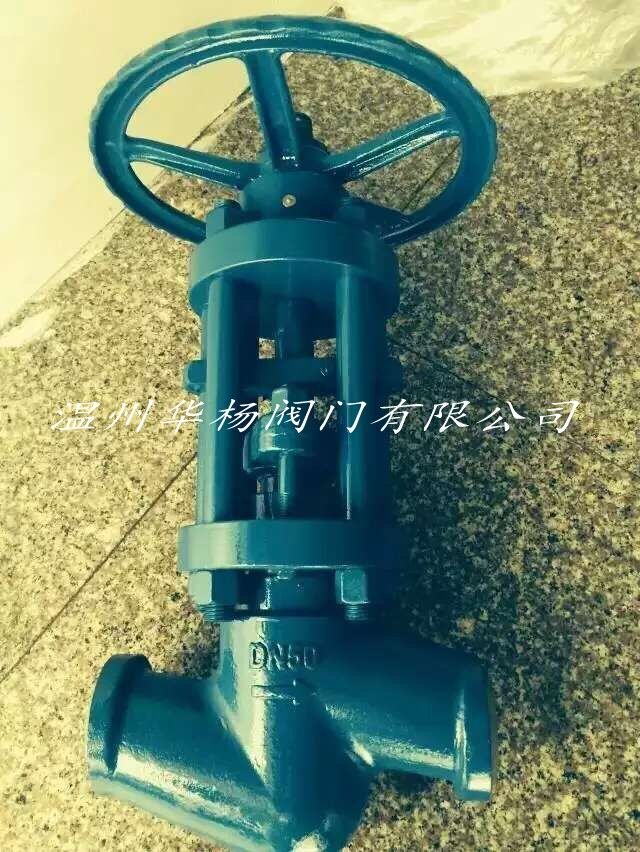

電站截止閥優點
1.流體阻力小,其阻力系數與同長度的管段相等。
2.結構簡單、體積小、重量輕。
3.緊密可靠,目前閘閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
4.操作方便,開閉迅速,從全開到全關只要旋轉90度,便于遠距離的控制。
5.維修方便,閘閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6.在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
7.適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空Z高壓力都可應用。
開啟過程
1在關閉位置,閥體受閥桿的機械施壓作用,緊壓在閥座上。
2當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。
3閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4直Z到全開位置,閥桿提升到 位置,球體旋轉到全開位置。
關閉過程
1關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和閘板同時旋轉90度。
3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。
4手輪轉動的Z后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
工作原理
開啟過程
1在關閉位置,閥體受閥桿的機械施壓作用,緊壓在閥座上。
2當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。
3閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4直Z到全開位置,閥桿提升到 位置,球體旋轉到全開位置。
關閉過程
1關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和閘板同時旋轉90度。
3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。
4手輪轉動的Z后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
截止閥:
截止閥(stop valve,Globe Valve)的啟閉件是塞形的閥瓣,密封面呈平面或,閥瓣沿閥座的中心線作直線運動。的運動形式,(通用名稱:暗桿),也有升降旋轉桿式,(通用名稱:明桿)截止閥是指關閉件(閥瓣)沿中心線移動的閥門。 根據閥瓣的這種移動形式,閥座通口的變化是與閥瓣行程關系。由于該類閥門的閥桿開啟或關閉行程相對較短,而且具有非常可靠的切斷功能,又由于閥座通口的變化與閥瓣的行程成正比例關系,非常適合于對的調節。因此,這種類型的閥門非常適合作為切斷或調節以及節流用。
溫州華揚閥門有限公司為您提供:供應小口徑J61Y南通式電站截止閥,供應小口徑J61Y南通式電站截止閥規格,批發供應小口徑J61Y南通式電站截止閥,供應小口徑J61Y南通式電站截止閥使用方法,供應小口徑J61Y南通式電站截止閥注意事項,供應小口徑J61Y南通式電站截止閥產品說明等相關信息,歡迎您的咨詢和查看。
主要零件材料
零件材料 | 材料牌號 | ||
閥 體 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
閥 蓋 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
閥 瓣 | WCB A105 | WC6 25Cr2MoV | WC9 25Cr2MoV |
閥 桿 | 2Cr13 / 1Cr17Ni2 | 25Cr2MoV | 25Cr2MoV |
閥 座 | 25 + STL | 304 | 304 |
密封環 ( 墊 片 ) | 增強柔性石墨 / 軟鋼 | ||
填 料 | 增強柔性石墨 | ||
閥 桿 螺 母 | ZCuAl10Fe3 / D2 |
主要零件材料及主要用途
型號 | 閥體 | 閥蓋 | 閥瓣 | 閥座 | 閥桿 | 填料 | 適用介質 | 適用溫度 |
J61Y-(320) | A105 | 2Cr13+ Stellite12 | D507Mo | 2Cr13 | 柔性石墨 | 水、蒸汽 | 425 | |
J61Y-(320)PI | Ocr18Ni9Ti(F321) | 321+ Stellite12 | Stellite6 | 321 | 柔性石墨 | 水、蒸汽 | 540 | |
J61Y-P54(170) | 12CrLMoV | 12CrMoV+ Stellite12 | Stellite6 | 25CrMo1Va | 柔性石墨 | 蒸汽 | 570 |
主要外形尺寸、連接尺寸及重量
型號 | 公稱直徑 NP(Mpa) | 公稱通徑 DN(mm) | 標準值 | ||||||||
L | d | D1 | D2 | h | Do | H | H1 | 質量(kg) | |||
J61Y-320 | 32 | 10 | 110 | 10 | 12 | 24 | 13.5 | 160 | 215 | 36 | 5.7 |
J61Y-P54170 | P5417 | 10 | 110 | 10 | 12 | 24 | 13.5 | 160 | 215 | 36 | 5.7 |
J61Y-320 | 32 | 15 | 150 | 113 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
J61Y-320PI | 32 | 15 | 150 | 13 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
J61Y-P54200V | P5420 | 15 | 150 | 13 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
J61Y-320 | 32 | 20 | 150 | 19 | 22 | 35 | 18 | 200 | 247 | 47 | 9.9 |
J61Y-P54170V | P5417 | 20 | 150 | 19 | 22 | 35 | 18 | 200 | 247 | 47 | 9.9 |
J61Y-320 | 32 | 25 | 180 | 20.5 | 24 | 52 | 21 | 240 | 290 | 66 | 13.2 |
J61Y-320PI | 32 | 25 | 180 | 20.5 | 24 | 52 | 21 | 240 | 290 | 66 | 13.2 |
J61Y-P54200V | P5420 | 25 | 180 | 20.5 | 24 | 52 | 21 | 240 | 290 | 66 | 13.2 |
J61Y-320 | 32 | 32 | 180 | 27 | 31 | 52 | 24 | 240 | 282 | 66 | 12.8 |
J61Y-P54170V | P5417 | 32 | 180 | 27 | 31 | 52 | 24 | 240 | 282 | 66 | 12.8 |
【性能參數】
型號 | J61H-200V | J41Y-200V | |||||
工作壓力(MPa) | 19.6 | 15.58 | 6.96 | 19.6 | 15.58 | 6.96 | |
適用溫度(℃) | ≤200 | ≤450 | ≤570 | ≤200 | ≤450 | ≤570 | |
適用介質 | 水、蒸汽等 | ||||||
材料 | 閥體、閥蓋 | 鉻鉬釩鋼 | |||||
閥瓣 | 鉻鉬釩鋼+堆焊硬質合金 | ||||||
閥座 | 鉻鉬釩鋼+堆焊硬質合金 | ||||||
閥桿 | 鉻鉬釩鋼 |
訂貨須知:
一、①南通式截止閥產品名稱與型號②南通式截止閥口徑③南通式截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號,請按型號直接向我們華楊銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們華楊的閥門 為您審核把關。
