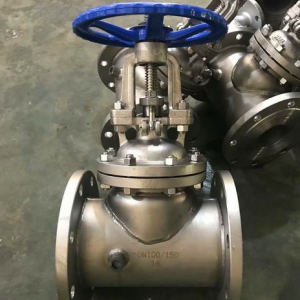

焊接截止閥|焊接閘閥
服務熱線：
0577-67160566
0577-67160566
聯系人：劉經理
手機號：13305770540
手機號：13780160540
電 話：0577-67160566
電 話：0577-67160766
傳 真：0577-67160966
Q Q:
Q Q:
郵 箱：1136084423@qq.com
郵 箱：2228798038@qq.com
地 址：浙江省溫州市永嘉縣甌北鎮安豐工業區
 |
 |
 |
詳細資料：
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構 ，操作靈活，省力，方便。
公稱通徑 | 50mm~1200mm | |
|---|---|---|
法蘭標準 | ISO7005-2 1988 | |
Z大工作壓力 | 1.6MPa | |
殼體試驗壓力 | 1.5 倍工作壓力 | |
密封試驗壓力 | 1.1 倍工作壓力 | |
工作溫度范圍 | NBR 閥座 -10oC~80 o C 、 EPDM 閥座 -20oC~120oC | |
允許長期使用溫度 | NBR 閥座 0oC~60 o C 、 ,EPDM 閥座 0oC~100oC | |
材料 | （ 見《可選材料表》部分 ） | |
結構尺寸 | ISO5752-88 | |
驅動型式 | 手柄 | 50mm~300mm |
蝸輪 | 50mm~1200mm | |
氣動 | 50mm~1200mm | |
電動 | 50mm~1200mm | |
表面處理 | 環氧聚酯涂料 、 尼龍 11 、 烤漆 | |
項目名稱 | 采用標準 | 可選標準 |
|---|---|---|
設計制造驗收 | GB/T12238-1989 | ISO/DIN10631-91 |
閥門結構長度 | GB/T12221-1989 | ISO5752-88 |
閥門法蘭連接 | GB9113-1988 | ISO7005. 2 |
閥門檢驗 | GB/T13927-1992 | ISO/DIN5208-87 |
閥門標志 | GB12220-1989 | ISO5209-87 |
驅動裝置連接 | GB12223-1989 | ISO/DIN5211-89 |
閥門供貨要求 | GB/T12252 | ———— |
注：本蝶閥不僅符合 ISO,GB 標準，同時也兼容世界其它國家標準
主要零部件 | 材質 | 適用規格 | 主要零部件 | 材質 | 適用規格 |
|---|---|---|---|---|---|
閥體 | 球墨鑄鐵 灰鑄鐵 鑄鋼 不銹鋼 | 50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm | 閥桿 | 不銹鋼 410 不銹鋼 316 不銹鋼 304 碳鋼鍍鎳磷 | 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm |
閥板 | 不銹鋼 CF8 不銹鋼 CF8M 球墨鑄鐵鍍鎳磷 球墨鑄鐵覆尼龍 | 50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm | 閥座 | 丁腈橡膠 NBR 乙丙橡膠 EPDM 氟橡膠 VITON 硅橡膠 SEP 耐熱 EPDM 耐磨 EPDM PTFE | 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm |
密封副材質 | 適用溫度 | 介質類型及適用程度 | 突出特性 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 淡水 | 海水 | 鹽類 | 強堿 | 弱堿 | 強酸 | 弱酸 | 天然氣 | 醇類 | 空氣 | 蒸汽 | 油類 | 食品 | ||||
閥座 | 丁腈 | -12oC~82oC | A | A | A | B | A | D | B | A | C | A | D | A | B | 耐油 |
三元乙丙 | -35oC~135oC | A | A | A | A | A | C | A | B | B | A | A | C | A | 耐老化 | |
耐腐蝕三元乙丙 | -35oC~160oC | A | A | A | A | A | A | A | B | B | A | A | C | A | 耐腐蝕、耐老化 | |
氟橡膠 | -23oC~135oC | A | A | A | A | A | C | A | A | C | A | A | A | A | 耐高溫、耐腐蝕 | |
聚四氟乙烯 | -10oC~150oC | A | A | A | C | A | A | A | A | A | A | A | A | A | 耐腐蝕、耐高溫 | |
蝶板 | 球鐵電鍍 | -30oC~350oC | B | D | C | D | C | D | C | B | A | B | A | A | C | 耐熱 |
球鐵尼龍覆層 | -30oC~100oC | A | A | A | A | A | D | A | A | C | A | D | A | A | 抗蝕、耐磨 | |
鋁青銅 | -273oC~232oC | A | B | C | D | C | D | B | A | A | A | A | A | C | 耐熱、耐腐蝕 | |
不銹鋼 | -268oC~316oC | A | B | C | C | B | C | A | A | A | A | A | A | A | 耐高溫、耐腐蝕 | |
A 非常適用 B 適用 C 有限適用 D 不適用
公稱通徑 | 結構長度 （標準值） | 外形尺寸 （參考值） | 連接尺寸 （標準值） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.6MPa | 1.0MPa | 1.6MPa | ||||||||||
毫米 | 英寸 | L | H | H1 | W | W1 | D | n-d | D | n-d | D | n-d |
50 | 2 | 43 | 63 | 315 | 180 | 65 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 21/2 | 46 | 70 | 330 | 180 | 65 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 3 | 46 | 83 | 390 | 245 | 72 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 4 | 52 | 105 | 431 | 240 | 72 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
125 | 5 | 56 | 115 | 455 | 240 | 72 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
150 | 6 | 56 | 137 | 626 | 350 | 93 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
200 | 8 | 60 | 164 | 720 | 350 | 93 | 280 | 8-18 | 295 | 8-22 | 295 | 12-22 |
250 | 10 | 68 | 206 | 800 | 550 | 350 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
300 | 12 | 78 | 230 | 860 | 600 | 350 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
350 | 14 | 78 | 248 | 883 | 600 | 350 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 |
400 | 16 | 102 | 289 | 972 | 600 | 350 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 |
450 | 18 | 114 | 320 | 1043 | 750 | 380 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 |
500 | 20 | 127 | 343 | 1098 | 750 | 380 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 |
600 | 24 | 154 | 413 | 1236 | 750 | 380 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 |
700 | 28 | 165 | 478 | 1431 | 750 | 380 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 |
800 | 32 | 190 | 525 | 1488 | 750 | 380 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 |
900 | 36 | 203 | 620 | 1615 | 1250 | 380 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 28-39 |
1000 | 40 | 216 | 725 | 1765 | 1500 | 580 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 |
1200 | 48 | 254 | 780 | 1976 | 1500 | 580 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 |

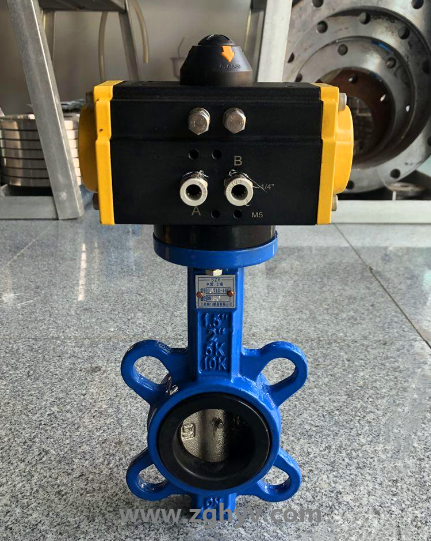

氣動軟密封蝶閥的特點
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5 萬次以上仍保持零泄漏。
6、密封件可更換，且密封可靠達到雙向密封?！?/span>
7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
8、該閥可設計成法蘭連接和對夾連接。
9、驅動方式可選擇手動、電動或氣動。
訂貨須知：
一、①D671X氣動軟密封蝶閥產品名稱與型號②D671X氣動軟密封蝶閥口徑③D671X氣動軟密封蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
