產品詳細資料：

J41F46-16C襯氟法蘭截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。截止閥只適用于全開和全關，不允許作調節和節流。

J41F4-10/16、J41F46-10/16襯氟截止閥的介紹：

J41F46-16C襯氟法蘭截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。

襯氟截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到Z大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

【性能參數】

公稱通徑：DN15～350mm；

公稱壓力：PN1.0～2.5Mpa；

連接形式：法蘭連接；

驅動裝置：手動，蝸輪傳動，電動，氣動；

適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等任意具有強腐蝕性的介質；

設計標準：遵循GB/T12233，GB/T12235，ANSIB16.34；

結構長度標準：遵循GB/T1221，HG/T 3704，ASME B16.10；

壓力試驗標準：遵循GB/T13927，API598；

J41F4-10/16、J41F46-10/16襯氟截止閥的結構特點：

J41F4-10/16、J41F46-10/16襯氟截止閥主要零件材料：

 J41F4-10/16、J41F46-10/16襯氟截止閥主要技術參數：

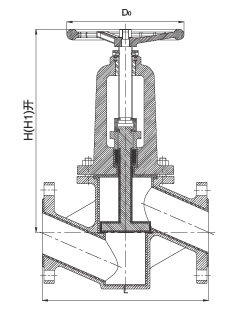

J41F4-10/16、J41F46-10/16襯氟截止閥主要外形尺寸：

測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

J41F46襯氟截止閥設計特點:
     1.氟塑料全襯里J41F46型直通式截止閥,J45F46型直流式截止閥/J44F46型角式截止閥,具有結構緊湊/啟閉靈活/耐腐蝕性能強,行程短（一般為公稱通徑1/4）等項優點,被廣泛應用在石油、化工等管路系統中做截斷介質用,但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面.
   2.閥瓣與閥桿設計為一體結構,用以防止由于管路壓力波動造成內件沖出閥體的可能性,結構緊湊,使用安全.
3.氟塑料全襯里截止閥可根據所輸送介質、客戶要求選用內襯里材質,主要有:聚四氟乙烯PTFE/簡稱F4
聚全氟代乙丙烯FEP/簡稱F46
可熔性聚四氟乙烯PFA
超高分子量聚乙烯（PE）

訂貨須知：

    一、①J41F46襯氟截止閥產品名稱與型號②J41F46襯氟截止閥口徑③J41F46襯氟截止閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們華楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門為您審核把關。
